直結型ダンパー・モータのパイオニアで、納入実績世界一のBELIMO社の製品を扱い25年以上の当社が
自信を持ってご提供する製品です。

直結型ダンパー・モータ
（品番をクリックするとカタログをダウンロードできます）

汎　用　型

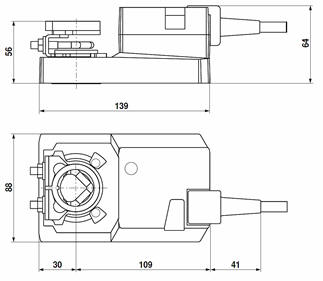

標 準 型  トルク：２０Ｎｍ
SM24A　    二位置　AC24V／DC24V
SM24A-S 　　　　同上　　補助スイッチ内蔵（ 1 ｘSPDT）
SM230A     二位置　AC100V／200V 共用
SM230A-S 　　 　同上　　補助スイッチ内蔵（ 1 ｘSPDT）
SM24A-SR    比例式（2-10VDC）  AC24V／DC24V
SM230A-SR   比例式（2-10VDC）　AC100V／200V 共用
SM24AX-R9　SMA-0L0 201 R01  比例式（0-135Ω） AC24V／DC24V
SM24AX- SR　SMA030 2G1000  比例式（4-20mA） AC24V／DC24V

 * SMS24-R90L0201R01は除く
　
　
補助部品（SMU,GMU,NMU,LMU に共通）

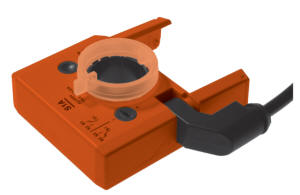

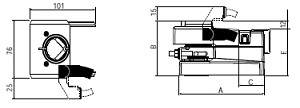

S1A      補助スイッチ （ 1 ｘ SPDT）
S2A      補助スイッチ （ 2 ｘ SPDT）
P-140A   フィードバックポテンショ（0-135Ω）

　

　

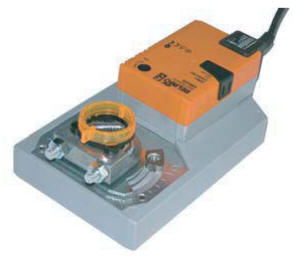

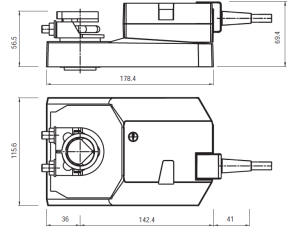

大 型 トルク：４０Ｎｍ
GM24A      二位置  AC24V/DC24V
GM230A     二位置  AC100V/200V 共用
GM24A-SR   比例式（2-10VDC）
　
　

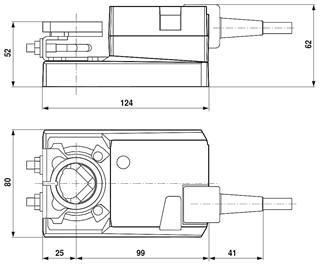

中 型 トルク；１０Ｎｍ
NM24A      二位置  AC24V/DC24V
NM24A-S　      同上   補助スイッチ内蔵（ 1 x SPDT）
NM230A     二位置  AC100V/200V 共用
NM230A-S　     同上   補助スイッチ内蔵（ 1 x SPDT）
NM24A-SR   比例式（2-10VDC） AC24V/DC24V
NM230A-SR  比例式（2-10VDC） AC100V/200V 共用


　
　

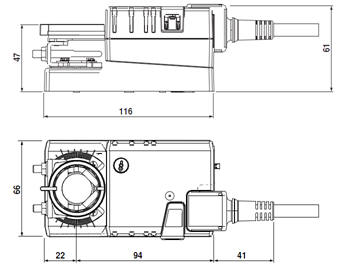

小 型 トルク：５Ｎｍ
LM24A      二位置  AC24V/DC24V
LM24A-S　    同上   補助スイッチ内蔵（ 1 x SPDT）
LM230A     二位置  AC100V/200V 共用
LM230A-S　   同上  補助スイッチ内蔵 （ 1 x SPDT）
LM24A-SR    比例式（2-10VDC） AC24V/DC24V
LM230A-SR   比例式（2-10VDC） AC100V/200V 共用

　
　

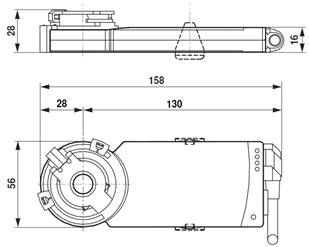

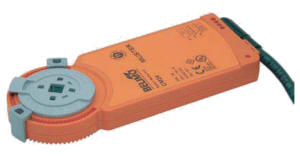

ス リ ム 型 トルク：２Ｎｍ
CM24L         二位置  AC24V/DC24V
CM230L        二位置  AC100V/200V 共用
CM24-SR-R   比例式（2-10VDC）

　
　
ハイ・スピード型

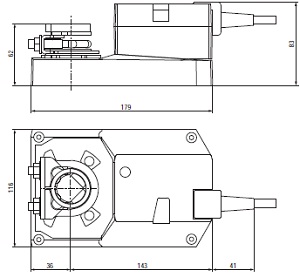

SMQ24A      AC24V/DC24V  二位置  16Nm   7秒
SMQ24A-SR   AC24V/DC24V  比例式（2-10VDC）  16Nm    7秒
NMQ24A      AC24V/DC24V  二位置   8Nm   4秒
NMQ24A-SR   AC24V/DC24V  比例式（2-10VDC）   8Nm    4秒
LMQ24A      AC24V/DC24V  二位置   4Nm 2.5秒
LMQ24A-SR   AC24V/DC24V  比例式（2-10VDC）   4Nm  2.5秒

　
　
多機能型  ハイ・スピード型
SMQ24A-MF        AC24V/DC24V  比例式（2-10VDC）  16Nm    7秒
NMQ24A-MF        AC24V/DC24V  比例式（2-10VDC）   8Nm    4秒
LMQ24A-MF        AC24V/DC24V  比例式（2-10VDC）   4Nm  2.5秒
多機能型とはPCツールやZTH-GENで入力信号や動作時間を簡単に変更できます。



　
　
多機能型  ダンパー・モータ

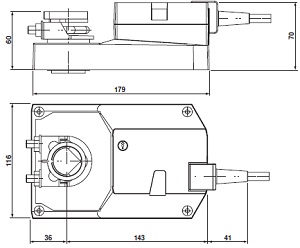

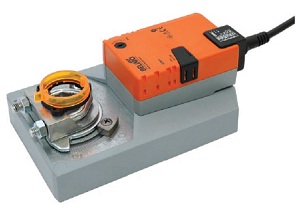

GMS24-MF   40Nm  電源：AC24V/DC24V  比例式（2-10VDC）
SMS24-MF   20Nm  電源：AC24V/DC24V  比例式（2-10VDC）
NMS24-MF   10Nm  電源：AC24V/DC24V  比例式（2-10VDC）
LMS24-MF    5Nm  電源：AC24V/DC24V  比例式（2-10VDC）
PCツールやMFT-Hで入力信号や動作時間の変更が簡単にできます。

　　　　　　　　　設定変更が可能な機能（主要）

トルク      25%,50%,75%
入力信号③  スタート  DC0.5～30V
             エンド    DC2.5～32V
出力信号⑤  スタート  DC0.5～8V
             エンド    DC2.5～10V
動作時間    86秒～346秒


　
　
その他の部品（SMU24-SR,GMU24-SR,NMU24-SR,LMU24-SRなどに使用します。）

SGA24     ダンパー遠隔設定器　室内型
SGF24     ダンパー遠隔設定器　パネル取付型



　

　
