604シリーズ高性能微差圧スイッチはダイアフラム式のスイッチで、
コンパクトなこのスイッチは空調システムに多く使用されています

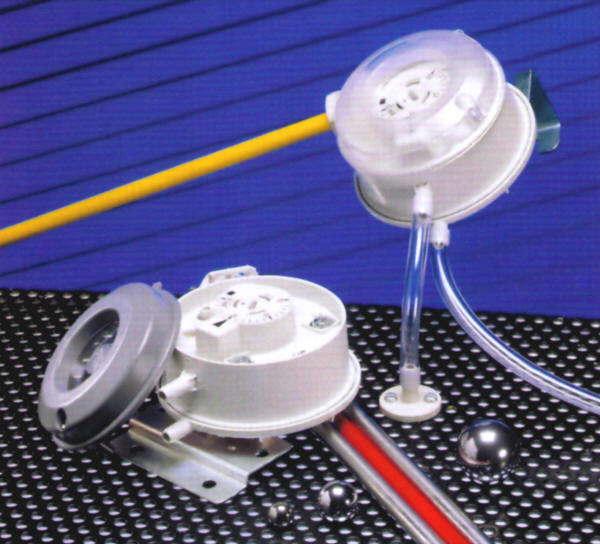

高性能微差圧スイッチ 604シリーズ



    ■ 仕様 ■

形式 604シリーズ
制御形式 二位置動作
接点形式 SPDT (単極双投)
電気定格 1A 、 250VAC
周囲温度 -25℃〜85℃
ダイアフラム シリコンLSR
保護 IP54
ケース プラスチック製
最小差圧 20Pa
最小デファレンシャル 10Pa
本体/白 カバー部/透明


    ■ 用途 ■

エアフィルタの目詰まり警報
VAVシステムの最大風量制御
自動フィルタの制御用

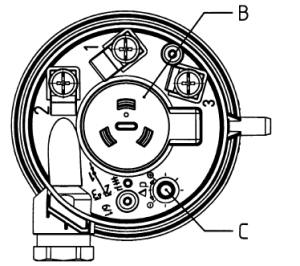

B・・・設定ダイアル
C・・・工場設定ダイアル(触れないこと)





高性能微差圧スイッチ (圧力検出キット#104312付)

604.9010021

20〜300Pa

604.9110021

50〜500Pa

604.9210021

100〜1,000Pa



 差圧トランスミッター DPT-R8

 空気や不燃性・非刺激性ガスの差圧をモニターする
 差圧測定範囲可能な差圧系(外部出力付き)

 アプリケーション例
  ・ エアーフィルター、ファン、産業用冷却エアの管理
     及びオーバーヒート防止・制御
  ・ エアダンパー、ファイヤーダンパーの制御
  ・ 熱交換器の不凍液の制御


タイプ

       タイプコード              タイプ                                     種  類
   EXT-TN-1066777    DPT2500-R8        4〜20mA 又は 0〜10V出力、可変測定レンジ(最大2500Pa)
   EXT-TN-1071641    DPT2500-R8-D    4〜20mA 又は 0〜10V出力、可変測定レンジ(最大2500Pa)、LCD表示付き
   EXT-TN-1066791    DPT7000-R8        4〜20mA 又は 0〜10V出力、可変測定レンジ(最大7000Pa)
   EXT-TN-1066807    DPT2500-R8-D    4〜20mA 又は 0〜10V出力、可変測定レンジ(最大7000Pa)、LCD表示付き
   EXT-TN-1072426    MKS100               金属ダクトコネクター、長さ=100mm(1台に2個必要。)



上記仕様は予告なく変更することがありますのでご了承ください。
